S400系列电源测试系统
发布时间:2017-02-22 17:14:19 | 浏览次数:

应用:

S400系列电源测试系统由上位机PC程控,能够对小功率DC-DC、中低功率AC-DC电源提供快速全面的测试,是直流-直流转换器、交流-直流电源、适配器、充电器等测试的最佳解决方案。S400系列电源测试系统主要分为3种型号:S430适用于小功率DC-DC转换器测试;S440适用于小功率AC-DC电源测试;S450适用于中等功率AC-DC电源测试。





完善的测试方案:

机箱式的全功能测试系统,体积小,且具备全面的测试能力,如稳态测试、瞬态测试、开关机测试和保护性测试等。


灵活的配置:

为实现结构紧凑、灵活性高的目标,S400系列电源测试系统将其内部的电源和负载进行模块化设计,6插槽机箱支持负载和电源模块的任意组合和互换,以满足不同的测试需求。





数字化测量系统(EMS):

系统机箱内集成一个非常先进的测量系统,具备示波器、电压表、时序/噪声分析仪、功率分析仪等功能,免去了复杂的接线和信号切换处理,令测试更加方便快捷。



自动化测试软件——emPower:

 emPower软件的功能十分强大,利用该软件,用户可以非常方便地编写测试程序,并生成测试报告,提高测试速度。另外,软件可以配置硬件的并联等操作,还可以对电压、电流、功率等进行测量,利用软件集成的示波器对这些测量内容进行波形捕捉,实时显示出波形。

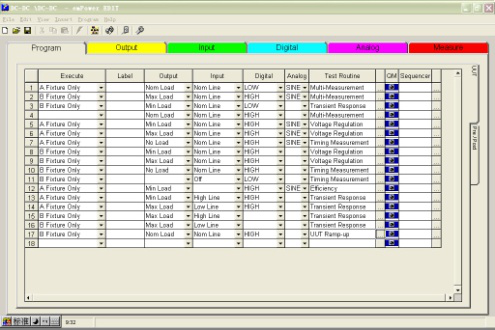

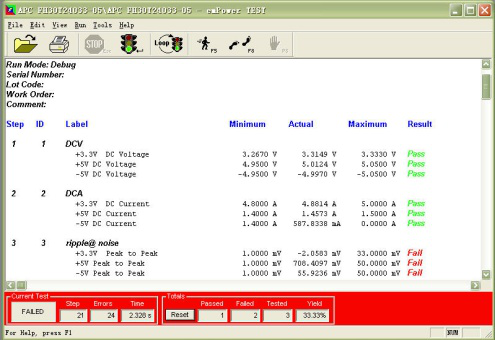

上位机软件编程                                                                         测试通过

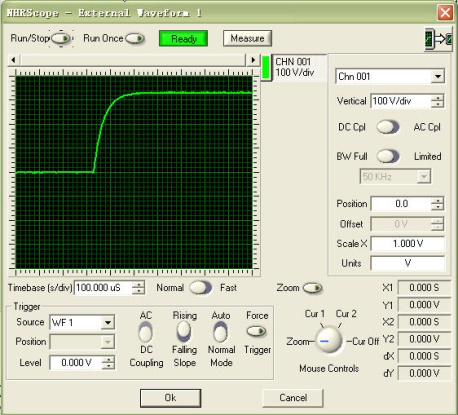

测试未通过                                                                      示波器界面



EMS参数:

测量内容

范围/带宽

精度

电压

±2.0,20,200,500VDC

0.01%显示值+0.01%量程

噪声有效值

0-1.4Vrms,10Hz-99kHz

1.5%显示值+1.5%

噪声峰峰值

0-0.2,2.0V

10Hz-20MHz,35kHz-20MH

3%量程@1MHZ

频率

10Hz-400kHz, 10Hz-1MHz

0.02%

时间

100nS-100S

100nS—1μS+0.02%

波形显示

DC 25kHz

1%量程

输入通道

12路,隔离、独立控制输入

阈值检测

1路,阈值范围同电源量程

数字输出

7路,开路、隔离,驱动能力300mA/100VDC/1W

数字输入

8路,4路参考电平±10V(可编程),4路COMS逻辑电平

通用继电器

8路,SPDT,驱动能力175VAC/0.25A/3W

频率发生器

10kHz-2MHz,脉宽可编程



可选模块/组件:

类型

交(直)流电源

直流电源

直流负载

型号

5400交流电源

S440专用

5427交直流电源

S450专用

6102

6104

6108

6145

4200

编程能力

功率

500W

700VA, 1Ф

2kW

2700VA, 1Ф

450W

450W

450W

450W

300W

电压范围

0-140/280/350Vrms

±212/±414V

0-150/300/350Vrms

0-20V

0-40V



0-80V

0-450V



0.7-6,60,120V



电流范围

5.0/2.5/2.0A

18/9A

±18/±9A

0-60A

0-30A

0-15A

0-8A

0-0.6,6,60A

频率

40-500Hz

40-500Hz











测量

电压















范围

0-175/350Vrms

0-150VAC, ±212VDC

0-350VAC, ±500VDC

0-10,20V

0-20,200V

0-20,200V

0-20,200,500V

0-6,60,120V

精度

0.1%+0.1%

0.1%+0.1%

0.05%+0.05%

0.05%+0.05%

0.05%+0.05%

0.05%+0.05%

0.01%+0.02%

分辨率

0.005%FS

0.005%FS

0.005%

0.005%

0.005%

0.005%

0.002%

电流















范围

0-0.25,0.5,2.5,5.0Arms

0-0.01,0.1,2,20Arms

0-6,60A

0-3,30A

0-1.5,15A

0-0.8,8A

0-0.6,6,60A

精度

0.1%+0.1%

0.2%+0.2%

0.1%+0.1%

0.1%+0.1%

0.1%+0.1%

0.1%+0.1%

0.05%+0.05%

分辨率

0.005%FS

0.005%FS

0.004%

0.004%

0.005%

0.004%

0.002%

功率















范围

70,700VA

电压×电流

60,120,600W

60,600W

30,300,3000W

16,60,400,1600W

0-3.6,36,72,360W

精度

0.1%+0.2%

0.3%+0.3%

0.15%+0.15%

0.15%+0.15%

0.15%+0.15%

0.15%+0.15%

0.06%+0.07%

分辨率

0.005%FS

0.005%FS

0.005%

0.005%

0.005%

0.005%

0.005%

设备功能

功能测量:

峰值电流,峰值系数,功率因数

可编程周期掉电,开启相角,周期瞬变和限流

峰值系数:4:1

功率因数:0-1

超前或滞后

保护:

过流、过压、过功率、过温、短路

功能测量:

峰值电流,峰值系数,功率因数

峰值系数:4:1

功率因数:0-1

超前或滞后

保护:

过流、过功率、过温

功能测量:

浪涌电流,DIN状态和时序,过冲,下冲,上升时间,下降时间,稳定时间,保持时间,AC有效值,AC+DC有效值,触发输入

支持并联

可编程电流上升下降斜率

可编程限流、跳闸电流

波形显示:电压,电流,DIN状态,触发输入时序

100步瞬态输出

恒功率运行模式

保护:过流,过压,过温

支持外部并联电阻(小电流)

功能测量:

并联时序,电压和电流波形捕捉

支持并联

工作模式:

恒流,恒压,恒阻,恒功率;4种模式都支持动态测量;支持自动、短路测试;终端测量

保护:

过流,过压,过温,

所有精度均为±(读数值的%+范围的%),分辨率为范围的%。
