机电仿真
电磁阀电功率负载仿真系统--功率级
发布时间:2017-02-22 17:29:13| 浏览次数:

某液压系统需要数十个液压电磁阀协同工作,由专门控制器来完成电磁阀的动作控制。在实验室进行控制器测试时,需要连接真实的电磁阀,当没有液压系统时,则很难实现电磁阀的实际负载工况(液动力)。


本解决方案采用可编程电子负载板来模拟不同工况下电磁阀的电气特性,大大简化了电磁阀控制器的测试环境。同时还能模拟出电磁阀的卡死、磁滞、泄露等非正常工作状态,使得控制器测试更为完善。



1、测试需求:

    1)实现液压电磁阀工作状态仿真

    2)实现单个或多个电磁阀卡死、磁滞仿真

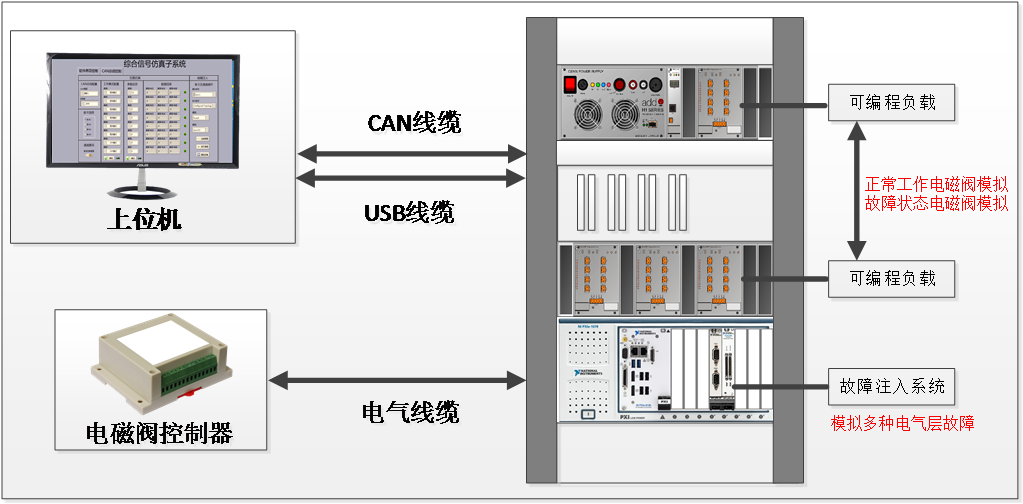

2、解决方案:

    1)32路可编程电子负载
        电磁阀动态负载模拟,Simulink模型下载,响应频率1KHz
        单路200W功率仿真,单板1KW功率仿真

    2)82路故障注入
        控制器电气故障注入:电气连接通短断故障模拟

    3)上位机
        测试案例编辑与执行
        可编程电子负载配置


3、优势:

    1)简化测试环境,引入故障测试功能

    2)降低仿真测试成本与时间
