应用:

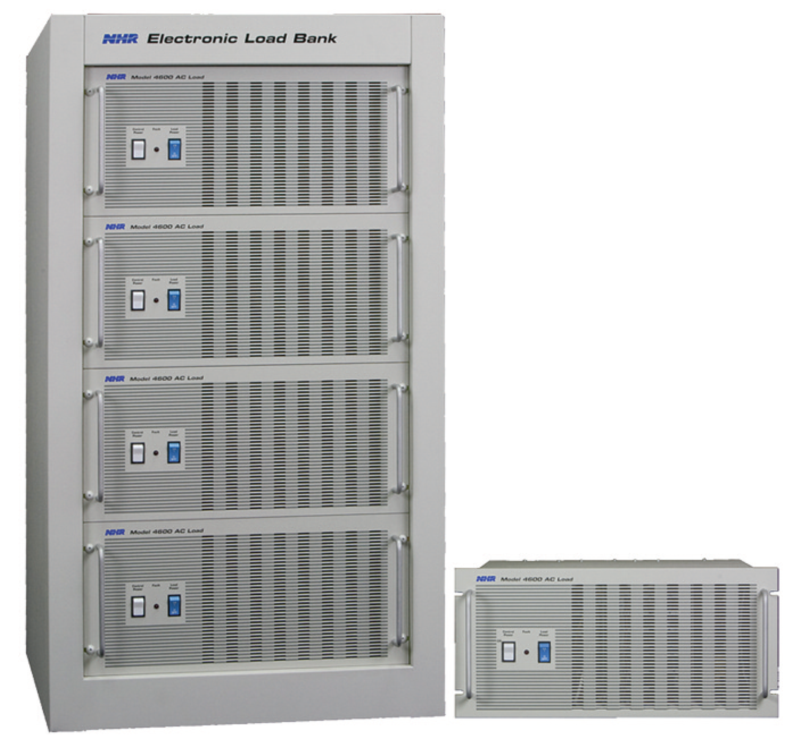

4600系列交流电子负载是为UPS、逆变器等交流输出的电源设备测试而设计的。可变的电流、峰值系数和功率因数可以使客户的产品在极其恶劣的条件下进行测试,比各式各样的电阻性负载更加灵活、可靠。
非线性负载:
4600系列交流电子负载是可编程的非线性负载,功率因数和峰值系数可根据需要进行设定。
高精度测量:
结合高分辨率和精度范围,4600系列电子负载可通过内部电路实现频率、电压、峰值电压、电流、峰值电流、峰值系数、功率因数、视在功率、有功功率、无功功率、峰值功率、电阻的高精度测量,这种测量能力省去了所需的外部测量仪器或设备,降低了成本并提高了测试速度。
广泛的使用领域:
为了满足大多数UPS、逆变器等交流输出产品的测试需求,4600系列交流负载分为2个子系列:3kW系列和6kW系列,可通过并联多台负载来满足更大功率的需要,并且可工作在CC、CV、CR、CP和短路模式。
上位机软件——emPower:
4600系列电子负载的所有监测和控制都是通过上位机软件emPower进行的,此外,还可在该软件上完成实时波形显示功能。
上位机控制界面
产品参数:
4600
|
4600-3
|
4600-6
|
4600-12
|
4600-18
|
4600-24
|
4600-36
|
功率
|
3kW
|
6kW
|
12kW
|
18kW
|
24kW
|
36kW
|
最大电流
|
30A
|
60A
|
120A
|
180A
|
240A
|
360A
|
电压范围
|
50-350V
|
50-350V
|
50-350V
|
50-350V
|
50-350V
|
50-350V
|
可编程模式
|
恒流
|
|
|
|
|
|
|
范围
|
0-30A
|
0-60A
|
0-120A
|
0-180A
|
0-240A
|
0-360A
|
精度
|
0.20%
|
0.20%
|
0.20%
|
0.20%
|
0.20%
|
0.20%
|
分辨率
|
0.05%
|
0.05%
|
0.05%
|
0.05%
|
0.05%
|
0.05%
|
恒压
|
|
|
|
|
|
|
范围
|
50-350V
|
50-350V
|
50-350V
|
50-350V
|
50-350V
|
50-350V
|
精度
|
0.20%
|
0.20%
|
0.20%
|
0.20%
|
0.20%
|
0.20%
|
分辨率
|
0.05%
|
0.05%
|
0.05%
|
0.05%
|
0.05%
|
0.05%
|
恒功率
|
|
|
|
|
|
|
范围
|
300W-3kW
|
600W-6kW
|
1.2-12kW
|
1.8-18kW
|
2.4-24kW
|
3.6-36kW
|
精度
|
0.50%
|
0.50%
|
0.50%
|
0.50%
|
0.50%
|
0.50%
|
分辨率
|
0.05%
|
0.05%
|
0.05%
|
0.05%
|
0.05%
|
0.05%
|
恒阻
|
|
|
|
|
|
|
范围
|
2.5-100,100-1000Ω
|
1.25-50,50-500Ω
|
0.63-25,25-250Ω
|
0.42-17,17-167Ω
|
0.31-12.5,12.5-125Ω
|
0.2-8.3,8.3-83Ω
|
精度
|
1.50%
|
1.50%
|
1.50%
|
1.50%
|
1.50%
|
1.50%
|
分辨率
|
0.05%
|
0.05%
|
0.05%
|
0.05%
|
0.05%
|
0.05%
|
短路
|
|
|
|
|
|
|
最大浪涌
|
300A
|
600A
|
1200A
|
1800A
|
2400A
|
3600A
|
功率因数
|
|
|
|
|
|
|
范围
|
0-1,超前/滞后
|
0-1,超前/滞后
|
0-1,超前/滞后
|
0-1,超前/滞后
|
0-1,超前/滞后
|
0-1,超前/滞后
|
精度
|
1%
|
1%
|
1%
|
1%
|
1%
|
1%
|
分辨率
|
0.05
|
0.05
|
0.05
|
0.05
|
0.05
|
0.05
|
峰值系数
|
|
|
|
|
|
|
范围
|
1.414-4
峰值限制90A
|
1.414-4
峰值限制180A
|
1.414-4
峰值限制360A
|
1.414-4
峰值限制540A
|
1.414-4
峰值限制720A
|
1.414-4
峰值限制1080A
|
精度
|
1%
|
1%
|
1%
|
1%
|
1%
|
1%
|
分辨率
|
0.05%
|
0.05%
|
0.05%
|
0.05%
|
0.05%
|
0.05%
|
Macros
|
手动事件/触发进行100步命令控制
|
波形定制
|
用户通过上位机软件自定义电流波形,电压,电阻,功率,峰值系数,功率因数等
|
测量
|
电流
|
|
|
|
|
|
|
范围
|
0-30A
|
0-60A
|
0-120A
|
0-180A
|
0-240A
|
0-360A
|
精度
|
0.20%
|
0.20%
|
0.20%
|
0.20%
|
0.20%
|
0.20%
|
峰值电流
|
|
|
|
|
|
|
范围
|
0-90A
|
0-180A
|
0-360A
|
0-540A
|
0-720A
|
0-1080A
|
精度
|
0.50%
|
0.50%
|
0.50%
|
0.50%
|
0.50%
|
0.50%
|
电压
|
|
|
|
|
|
|
范围
|
50-350V
|
50-350V
|
50-350V
|
50-350V
|
50-350V
|
50-350V
|
精度
|
0.10%
|
0.10%
|
0.10%
|
0.10%
|
0.10%
|
0.10%
|
峰值电压
|
|
|
|
|
|
|
范围
|
50-500V
|
50-500V
|
50-500V
|
50-500V
|
50-500V
|
50-500V
|
精度
|
0.50%
|
0.50%
|
0.50%
|
0.50%
|
0.50%
|
0.50%
|
频率
|
|
|
|
|
|
|
范围
|
45-440Hz
|
45-440Hz
|
45-440Hz
|
45-440Hz
|
45-440Hz
|
45-440Hz
|
精度
|
0.10%
|
0.10%
|
0.10%
|
0.10%
|
0.10%
|
0.10%
|
有功功率
|
|
|
|
|
|
|
范围
|
0-10.5kVA
|
0-21kVA
|
0-42kVA
|
0-63kVA
|
0-84kVA
|
0-126kVA
|
精度
|
0.20%
|
0.50%
|
0.50%
|
0.50%
|
0.50%
|
0.50%
|
视在功率
|
|
|
|
|
|
|
范围
|
0-10.5kVA
|
0-21kVA
|
0-42kVA
|
0-63kVA
|
0-84kVA
|
0-126kVA
|
精度
|
0.30%
|
0.30%
|
0.30%
|
0.30%
|
0.30%
|
0.30%
|
无功功率
|
|
|
|
|
|
|
范围
|
0-10.5kVA
|
0-21kVA
|
0-42kVA
|
0-63kVA
|
0-84kVA
|
0-126kVA
|
精度
|
0.30%
|
0.30%
|
0.30%
|
0.30%
|
0.30%
|
0.30%
|
峰值功率
|
|
|
|
|
|
|
范围
|
0-45kW
|
0-90kW
|
0-180kW
|
0-270kW
|
0-360kW
|
0-540kW
|
精度
|
1.00%
|
1.00%
|
1.00%
|
1.00%
|
1.00%
|
1.00%
|
电阻
|
|
|
|
|
|
|
范围
|
2.5-100,100-1000Ω
|
1.25-50,50-500Ω
|
0.63-25,25-250Ω
|
0.42-17,17-167Ω
|
0.31-12.5,12.5-125Ω
|
0.2-8.3,8.3-83Ω
|
精度
|
1%,5%
|
1%,5%
|
1%,5%
|
1%,5%
|
1%,5%
|
1%,5%
|
峰值系数
|
|
|
|
|
|
|
范围
|
1.414-4
|
1.414-4
|
1.414-4
|
1.414-4
|
1.414-4
|
1.414-4
|
精度
|
0.50%
|
0.50%
|
0.50%
|
0.50%
|
0.50%
|
0.50%
|
功率因数
|
|
|
|
|
|
|
范围
|
0-1超前/滞后
|
0-1超前/滞后
|
0-1超前/滞后
|
0-1超前/滞后
|
0-1超前/滞后
|
0-1超前/滞后
|
精度
|
0.50%
|
0.50%
|
0.50%
|
0.50%
|
0.50%
|
0.50%
|
波形显示
|
电流,电压、功率全波形图像显示
|
附加特性
|
3相运行
|
可通过3台负载实现3相负载运行
|
自检
|
输入、输出、控制和保护电路等状态的开机自检
|
保护
|
OP,OC,OV,OT,欠压保护
|
工作温度
|
0-50℃
|
|
