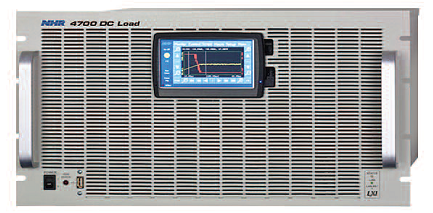

4700LXI系列电子负载主要应用于高功率、大电流的测试应用场合,同时提供精确的测量,结构简单和良好的空冷设计保证了其具有超凡的可靠性。为方便使用,可提供三种操控方式:手动触摸界面、LabVIEW soft-panel软件和可进行自动化测试的emPower™测试软件。可用于典型的电源转换产品测试,如高功率DC电源,通信整流器,燃料电池和大容量的电池等。
产品特点:
1)可实现CC、CV、CR、CP、自动模式
通过在触摸界面的设定,负载可以良好地运行在CC、CV、CR、CP模式,自动模式可实现在各模式间的无缝切换。
2)集成示波器、万用表等测量仪器
在负载的内部电路中集成了示波器、万用表等测量仪器,可方便地测量电压、电流等,并可以利用示波器对他们进行波形捕捉。
3)单组负载最大可扩展至36KW
4700LXI系列直流负载可分为主负载和辅负载,它们的区别是有无控制电路板。1台主负载最多可以与5台辅负载进行并联,实现单组负载最大36kW。
4)灵活、简便的手动触摸界面
每台主负载都带有一个手动触摸界面,可以灵活、方便地对负载进行电压、电流等的监测以及工作模式的控制,还可以显示电压、电流的波形。
5)过压、过流、过功率、电压反向、过温等保护功能
负载内部集成了过压、过流、过功率、电压反向、过温等保护电路,较大程度的保证了负载安全可靠地运行。

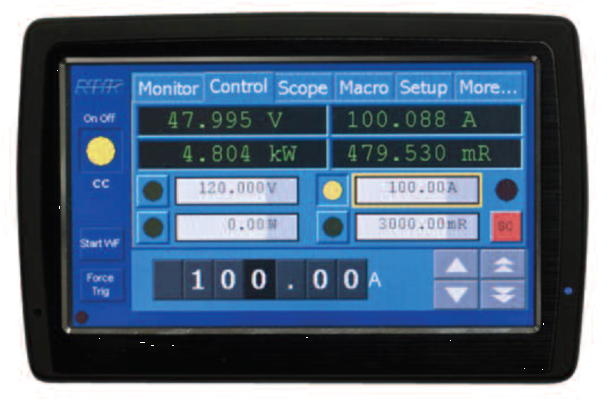

触摸屏界面
功率曲线

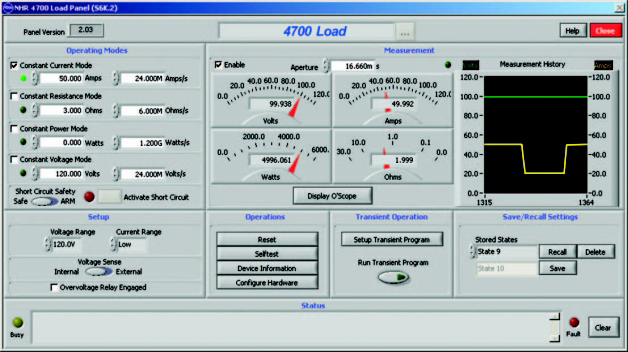

上位机控制界面
产品参数:
4700系列
|
4700-1
|
4700-2
|
4700-3
|
4700-6
|
4700-12
|
4700-18
|
4700-24
|
4700-36
|
功率
|
1kW
|
2kW
|
3kW
|
6kW
|
12kW
|
18kW
|
24kW
|
36kW
|
最大电流
|
200A
|
400A
|
600A
|
1200A
|
2400A
|
3600A
|
4800A
|
7200A
|
电压范围
|
1-120V
|
1-120V
|
1-120V
|
1-120V
|
1-120V
|
1-120V
|
1-120V
|
1-120V
|
编程模式
|
恒流
|
|
|
|
|
|
|
|
|
范围
|
20,200A
|
40,400A
|
60,600A
|
120,1200A
|
240,2400A
|
360,3600A
|
480,4800A
|
720,7200A
|
精度
|
0.12%+0.08%
|
0.12%+0.08%
|
0.12%+0.08%
|
0.12%+0.08%
|
0.12%+0.08%
|
0.12%+0.08%
|
0.12%+0.08%
|
0.12%+0.08%
|
分辨率
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
恒压
|
|
|
|
|
|
|
|
|
范围
|
6.6,20,66,120
|
6.6,20,66,120
|
6.6,20,66,120
|
6.6,20,66,120
|
6.6,20,66,120
|
6.6,20,66,120
|
6.6,20,66,120
|
6.6,20,66,120
|
精度
|
0.05%+0.05%
|
0.05%+0.05%
|
0.05%+0.05%
|
0.05%+0.05%
|
0.05%+0.05%
|
0.05%+0.05%
|
0.05%+0.05%
|
0.05%+0.05%
|
分辨率
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
恒功率
|
|
|
|
|
|
|
|
|
范围
|
0-1kW
|
0-2kW
|
0-3kW
|
0-6kW
|
0-12kW
|
0-18kW
|
0-24kW
|
0-36kW
|
精度
|
1%+1%
|
1%+1%
|
1%+1%
|
1%+1%
|
1%+1%
|
1%+1%
|
1%+1%
|
1%+1%
|
分辨率
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
恒阻
|
|
|
|
|
|
|
|
|
范围
|
5mΩ-180Ω
|
2.5mΩ-90Ω
|
1.67mΩ-60Ω
|
833μΩ-30Ω
|
417μΩ-15Ω
|
278μΩ-10Ω
|
208μΩ-7.5Ω
|
136μΩ-5Ω
|
精度
|
2%
|
2%
|
2%
|
2%
|
2%
|
2%
|
2%
|
2%
|
转换速率
|
|
|
|
|
|
|
|
|
范围
|
1A/s-20A/μs
|
2A/s-40A/μs
|
3A/s-60A/μs
|
6A/s-120A/μs
|
12A/s-240A/μs
|
18A/s-360A/μs
|
24A/s-480A/μs
|
36A/s-720A/μs
|
上升时间
|
10μs-20s
|
10μs-20s
|
10μs-20s
|
10μs-20s
|
10μs-20s
|
10μs-20s
|
10μs-20s
|
10μs-20s
|
分辨率
|
<5μs
|
<5μs
|
<5μs
|
<5μs
|
<5μs
|
<5μs
|
<5μs
|
<5μs
|
精度
|
1%+/-5μs
|
1%+/-5μs
|
1%+/-5μs
|
1%+/-5μs
|
1%+/-5μs
|
1%+/-5μs
|
1%+/-5μs
|
1%+/-5μs
|
短路
|
|
|
|
|
|
|
|
|
阻抗
|
50,5mΩ
|
25,2.5 mΩ
|
17,1.7 mΩ
|
8.3 mΩ-833μΩ
|
4.17 mΩ-417μΩ
|
2.78 mΩ-278μΩ
|
2.08 mΩ-208μΩ
|
1.39 mΩ-139μΩ
|
最大电流
|
33,333A
|
67,667A
|
60,608A
|
120,1200A
|
240,2400A
|
360,3600A
|
480,4800A
|
720,7200A
|
Macro
|
模式
|
任何单个模式(CC,CV,CP,CR)
|
重复
|
单步或连续
|
设置
|
100
|
时间
|
40μs-20s
|
延时
|
20μs-20s
|
分辨率
|
10μs
|
精度
|
1%+/-5μs
|
测量
|
电流
|
|
|
|
|
|
|
|
|
范围
|
20,200A
|
40,400A
|
60,600A
|
120,1200A
|
240,2400A
|
360,3600A
|
480,4800A
|
720,7200A
|
精度
|
0.12%+0.06%
|
0.12%+0.06%
|
0.12%+0.06%
|
0.12%+0.06%
|
0.12%+0.06%
|
0.12%+0.06%
|
0.12%+0.06%
|
0.12%+0.06%
|
分辨率
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
DC电压
|
|
|
|
|
|
|
|
|
范围
|
6.6,66,166V
|
6.6,66,166V
|
6.6,66,166V
|
6.6,66,166V
|
6.6,66,166V
|
6.6,66,166V
|
6.6,66,166V
|
6.6,66,166V
|
精度
|
0.01%+0.02%
|
0.01%+0.02%
|
0.01%+0.02%
|
0.01%+0.02%
|
0.01%+0.02%
|
0.01%+0.02%
|
0.01%+0.02%
|
0.01%+0.02%
|
分辨率
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
功率
|
|
范围
|
电流范围×电压范围
|
精度
|
电流精度+电压精度
|
分辨率
|
0.0015%范围值
|
波形捕捉
|
|
带宽
|
25kHz
|
精度
|
1%范围值
|
通道
|
电压,电流或
|
采样率
|
100-100K采样/S
|
存储
|
16K采样
|
扫描基线
|
10μs-8s
|
触发
|
系统或外部
|
波形分析
|
电压,电流,功率,过冲,欠冲,上升/下降时间,开机时间,稳定时间,保持时间,AC有效值,AC+DC有效值
|
控制
|
用户界面
|
PC软件界面或手动触摸界面
|
PC要求
|
3GHz,512MB内存,SVGA显示器,80GB硬盘
|
OS
|
Windows XP, Vista
|
程序执行
|
支持数据记录/测试报告的NI LabVIEW, emPower™
|
通信
|
以太网(LXI),RS232,NHR RS485
|
驱动
|
Active X
|
物理特性
|
负载连接器
|
带接线片的母线
|
工作温度
|
0-40℃可达最大功率,超过温度范围时将降低至最大功率的75%以下
|
输入电源
|
115/230 ± 10% VAC, 47 - 63 Hz
|
尺寸
|
51/4 x 19 x 22 in
|
51/4 x 19 x 22 in
|
101/2 x 19 x 22 in
|
101/2 x 19 x 22 in
|
35 x 23 x 30 in
|
43 x 23 x 30 in
|
57 x 23 x 30 in
|
72 x 23 x 30 in
|
重量
|
40 lbs
|
50 lbs
|
75 lbs
|
100 lbs
|
250 lbs
|
400 lbs
|
570 lbs
|
815 lbs
|
附加功能
|
电压检测
|
负载到传感器最大2V压降
|
自检
|
输入,输出,控制和保护电路的开机自检
|
保护
|
过功率,过流,过压,过温,电压反向,欠压
|
触发输出
|
负载与外部设备同步
|
触发输入
|
外部设备与负载同步
|
电流监控
|
0-10V外部信号对应0-100%负载电流
|
模拟量控制
|
0-10V外部信号对应0-100%负载电流
|
|
