NHR
5600电源测试系统
发布时间:2017-02-22 15:52:03 | 浏览次数:

应用:

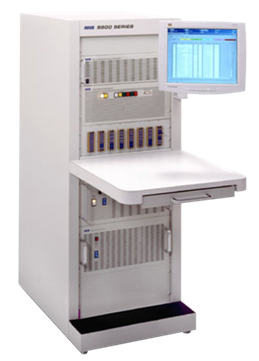

5600电源测试系统是专为中高功率的AC/DC或DC/DC电源测试而设计的高性能ATE(自动化测试设备)平台,具有更丰富的测量功能、更快的测试速度、更高的可靠性、更小型化、使用更方便等优点。





数字化测量系统(DMS):

5600电源测试系统的核心是数字化测量系统(DMS),可以对电源、大功率转换器和整流器等进行更完善的测试。DMS将模拟信号实时数字化后由数字处理器进行分析。通过这种技术,取代了多种只有单一功能的测量仪器或设备,同时可以在一次测试中获得更多UUT(被测装置)的测试信息。



灵活的配置:

具有丰富的配置和选配件,可根据不同的测试需求进行选择。



自动化测试软件——emPower:

emPower软件的功能十分强大,利用该软件,用户可以非常方便地编写测试程序,并生成测试报告,提高测试速度。另外,软件可以配置硬件的并联等操作,还可以对电压、电流、功率等进行测量,利用软件集成的示波器对这些测量内容进行波形捕捉,实时显示出波形。

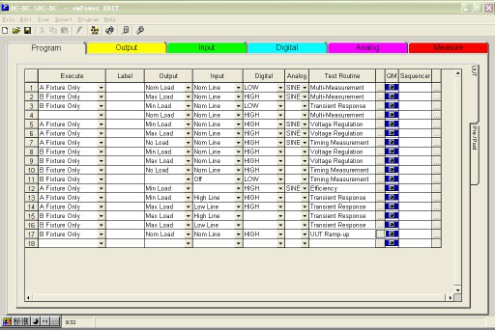

上位机软件编程                                                                   测试通过

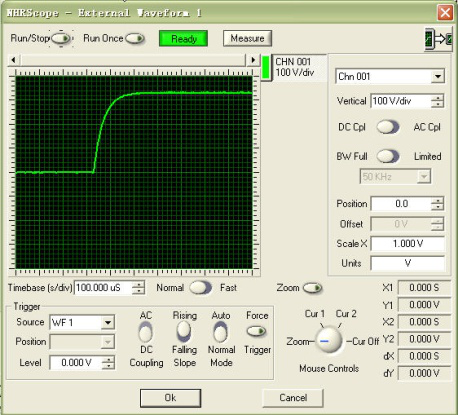

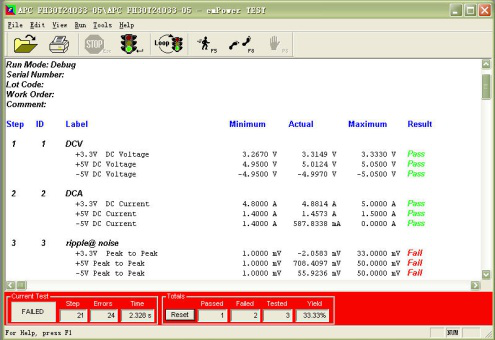

测试未通过                                                                         示波器界面


产品参数:

DMS

测量

范围/带宽

分辨率

精度

DC电压

±2,20,200,500V

0.003%FS

0.01%R+0.01%FS

AC电压有效值

14,140,350Vrms

0.004%FS

±1.0%R+0.065%FS

DC峰值电压

±20,200,500V

0.012%FS

1.0%R+0.02%FS

噪声有效值

10Hz-1MHz

70mV,350mV,3.5V

0.012 %FS

1.0%R+0.5%FS

噪声峰峰值

5kHz-1MHz

100mV,500mV,5V

0.02%FS

1.0%R+2.0%FS

频率

10Hz,5MHz

1/100ns

0.016%R

时序

0-7分钟

100ns

0.02%R+200ns

波形捕捉

DC 100MHz

0.003%

1%FS

相角

0-360°

±1% @50/60Hz

总谐波失真

0-100%

0.01%

1%R



I/O模块(可扩展至8个)

多路复用器

输入通道:16,差分

输出通道:2,差分

带宽(-3db)

输出通道1:100MHz

输出通道2:10MHz

最大电压:±500V

最大电流:100mA

通用继电器

数量:8

能力:5A,30VDC或120/240VAC

继电器驱动

数量:16

驱动能力:48V @ 500mA

数字输出:

数量:16

额定值:100Ma,70VDC,0.5W

数字输入:

数量:两组共8路

输入电压:±10V

精度:1%



设备选项(更高功率的需求请联系我们)

AC/DC电源

功率:4.5kVA/3000W/1Ф

AC电压:140/280Vrms

DC电压:100/200/400V

电流:25Arms/50ADC

峰值电流:200A

频率:40-500Hz

DC高功率电源

功率:5,10,15kW

电压:可达600V

电流:可达500,100,1400A





DC高功率负载

功率:6kW(并联可达更高功率)

电压:0.25-6.6,20,66,120V

电流:0-120,1200A

模式:恒流,恒压,恒功率,恒阻短路&脉冲

电源负载模块

DC电源:

功率:450W

电压/电流:

20V/60A,40V/30A,

80V/15A或450V/8A

DC负载:

功率:300W

电压:0.7-120V或2.1-450V

电流:60A



AC高功率电源

功率:3-45kVA,1或3Ф

电压:400Vrms
