NHR
5500电源测试系统
发布时间:2017-02-22 15:19:43 | 浏览次数:

应用:

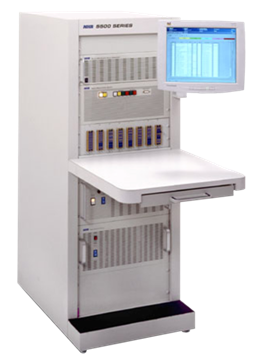

5500电源测试系统是专为UPS、逆变器等交流输出的电源产品测试而设计的。该系统包括两种独特的设备:数字化测量系统(DMS)和交流电子负载,使系统具备非凡的测试能力。





测试能力:

为了确保对UPS、逆变器等进行与实际工作环境相同的测试,5500测试系统配置了交流电子负载。该负载可通过编程来控制功率因数和峰值系数,因此能测试UPS、逆变器在各种不同工作环境甚至是最恶劣情况下的性能,而不仅仅只是额定情况。数字化测量系统是整个测试系统的核心部分,它取代了多种只有单一功能的测量仪器或设备,能在一个数字化波形中获取测量值。



数字化测量系统(DMS):

DMS将模拟信号实时数字化后由数字处理器进行分析。通过这种技术,取代了多种只有单一功能的测量仪器或设备,同时可以在一次测试中获得更多UUT(被测装置)的测试信息,可以极大地提高测试速度。



自动化测试软件——emPower:

emPower软件的功能十分强大,利用该软件,用户可以非常方便地编写测试程序,并生成测试报告,提高测试速度。另外,软件可以配置硬件的并联等操作,还可以对电压、电流、功率等进行测量,利用软件集成的示波器对这些测量内容进行波形捕捉,实时显示出波形。




上位机软件编程                                                    测试通过




测试未通过                                                      示波器界面



产品参数:

测量系统

测量

范围

分辨率

精度

UUT输入

AC电压有效值

14,140,350V

0.004%FS

0.1%R+0.065%FS

AC电流有效值

35,70,100A

1,2,3mA

0.2%R+0.05%FS

AC峰值电流

50,100,150A

1,2,3mA

0.2%R+0.05%FS

AC有功功率

5,10,15kW

0.15,0.3,0.45W

0.25%R+0.1%FS

UUT输出

DC电压

±2,20,200,500V

0.003%FS

0.01%R+0.01%FS

峰值噪声

±100mV,500mV,5V

0.02%FS

1.0%R+2.0%FS

纹波有效值

70mV,350mV,3.5V

0.012%FS

1.0%R+0.5%FS

DC峰值电压

±20,200,500V

0.012%FS

1.0%R+0.02%FS

AC有效值电压

14,140,350V

0.003%FS

0.1%R+0.065%FS

时序

0-7分钟

100ns

0.02%R+200ns

频率

10Hz-5MHz

1/100ns

0.016%R

波形

垂直方向

水平方向





512-4096采样





10μs





0.02%R+200ns

THD(2-64th)

0-100%

0.01%

1%R

UUT输入到输出

效率

0-100%

0.13%

1.5%R

相角

0-360°

0.1%

0.5°@60Hz

I/O模块(可扩展至8个)

输入通道:16路外部差分通道面向UUT(前面板)。8路内部可差分输入面向负载和电源

通用继电器:8路,额定值:5A/30VDC&120/240VAC

数字输出:16路,开路、隔离,驱动能力100mA/70VDC/0.5W

数字输入:两组8路(每组4个),阈值±10V可编程



测量系统

测量

范围

分辨率

精度

UUT输入

AC电压有效值

14,140,350V

0.004%FS

0.1%R+0.065%FS

AC电流有效值

40,400A

0.01,0.1A

0.25%FS

AC电流有效值

35,70,100A

1,2,3mA

0.2%R+0.05%FS

AC峰值电流

50,100,150A

1,2,3mA

0.2%R+0.05%FS

AC有功功率

2,20kW

1,10W

0.5%FS

AC有功功率

5,10,15kW

0.15,0.3,0.45W

0.25%R+0.1%FS

UUT输出

DC电压

±2,20,200,500V

0.003%FS

0.01%R+0.01%FS

峰值噪声

±100mV,500mV,5V

0.02%FS

1.0%R+2.0%FS

纹波有效值

70mV,350mV,3.5V

0.012%FS

1.0%R+0.5%FS

DC峰值电压

±20,200,500V

0.012%FS

1.0%R+0.02%FS

AC有效值电压

14,140,350V

0.003%FS

0.1%R+0.065%FS

AC有效值电流

30A

30mA

0.2%FS

AC峰值电流

90A

180mA

0.5%FS

AC有功功率

3000W

3W

0.5%FS

功率因数

0-1超前/滞后

0.001

0.5%FS

峰值系数

1.0-3.5

0.0035

0.5%FS

时序

0-7分钟

100ns

0.02%R+200ns

频率

10Hz-5MHz

1/100ns

0.016%R

波形

垂直方向

水平方向





512-4096采样





10μs





0.02%R+200ns

THD(2-64th)

0-100%

0.01%

1%R

UUT输入到输出

效率

0-100%

0.13%

1.5%R

相角

0-360°

0.1%

0.5°@60Hz

I/O模块(可扩展至8个)

输入通道:16路外部差分通道面向UUT(前面板)。8路内部可差分输入面向负载和电源

通用继电器:8路,额定值:5A/30VDC&120/240VAC

数字输出:16路,开路、隔离,驱动能力100mA/70VDC/0.5W

数字输入:两组8路(每组4个),阈值±10V可编程
