4760LXI系列电子负载主要应用于高功率、高电压的测试应用场合，同时提供精确的测量，结构简单和良好的空冷设计保证了其具有超凡的可靠性。为方便使用，可提供三种操控方式：手动触摸界面、LabVIEW soft-panel软件和可进行自动化测试的emPower™测试软件。4760LXI系列直流负载可用于典型的电源转换产品测试，如高功率DC电源，通信整流器，燃料电池和大容量的电池等。
产品特点：
1）可实现CC、CV、CR、CP、自动模式
通过在触摸界面的设定，负载可以良好地运行在CC、CV、CR、CP模式，自动模式可实现在各模式间的无缝切换。
2）集成示波器、万用表等测量仪器
在负载的内部电路中集成了示波器、万用表等测量仪器，可方便地测量电压、电流等，并可以利用示波器对他们进行波形捕捉。
3）单组负载最大可扩展至36KW
4760LXI系列直流负载可分为主负载和辅负载，它们的区别是有无控制电路板。1台主负载最多可以与5台辅负载进行并联，实现单组负载最大36kW。
4）灵活、简便的手动触摸界面
每台主负载都带有一个手动触摸界面，可以灵活、方便地对负载进行电压、电流等的监测以及工作模式的控制，还可以显示电压、电流的波形。
5）过压、过流、过功率、电压反向、过温等保护功能
负载内部集成了过压、过流、过功率、电压反向、过温等保护电路，较大程度的保证了负载安全可靠地运行。

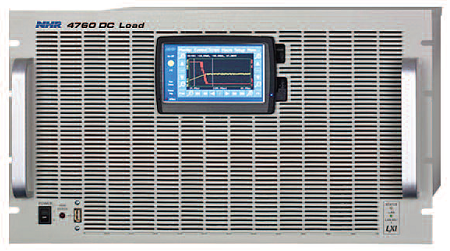

触摸屏界面

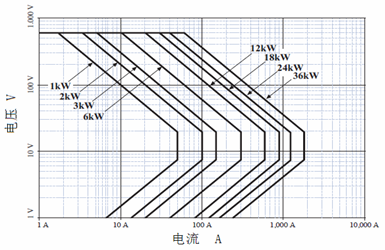

功率曲线

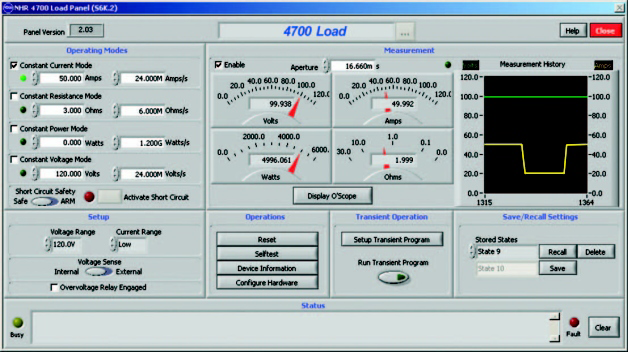

上位机控制界面
产品参数：
|
4760系列
|
4760-1
|
4760-2
|
4760-3
|
4760-6
|
4760-12
|
4760-18
|
4760-24
|
4760-36
|
|
功率
|
1kW
|
2kW
|
3kW
|
6kW
|
12kW
|
18kW
|
24kW
|
36kW
|
|
最大电流
|
50A
|
100A
|
150A
|
300A
|
600A
|
900A
|
1200A
|
1800A
|
|
电压范围
|
7.0-600V
|
7.0-600V
|
7.0-600V
|
7.0-600V
|
7.0-600V
|
7.0-600V
|
7.0-600V
|
7.0-600V
|
|
可编程模式
|
|
恒流
|
|
|
|
|
|
|
|
|
|
范围
|
5，50A
|
10，100A
|
15，150A
|
30，300A
|
60，600A
|
90，900A
|
120，1200A
|
180,1800A
|
|
精度
|
0.12%+0.08%
|
0.12%+0.08%
|
0.12%+0.08%
|
0.12%+0.08%
|
0.12%+0.08%
|
0.12%+0.08%
|
0.12%+0.08%
|
0.12%+0.08%
|
|
分辨率
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
|
恒压
|
|
|
|
|
|
|
|
|
|
范围
|
20，200，600V
|
20，200，600V
|
20，200，600V
|
20，200，600V
|
20，200，600V
|
20，200，600V
|
20，200，600V
|
20，200，600V
|
|
精度
|
0.05%+0.05%
|
0.05%+0.05%
|
0.05%+0.05%
|
0.05%+0.05%
|
0.05%+0.05%
|
0.05%+0.05%
|
0.05%+0.05%
|
0.05%+0.05%
|
|
分辨率
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
|
恒功率
|
|
|
|
|
|
|
|
|
|
范围
|
0-1kW
|
0-2kW
|
0-3kW
|
0-6kW
|
0-12kW
|
0-18kW
|
0-24kW
|
0-36kW
|
|
精度
|
1%+1%
|
1%+1%
|
1%+1%
|
1%+1%
|
1%+1%
|
1%+1%
|
1%+1%
|
1%+1%
|
|
分辨率
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
0.03%
|
|
恒阻
|
|
|
|
|
|
|
|
|
|
范围
|
0.2-6000Ω
|
0.1-3000Ω
|
0.06-2000Ω
|
0.03-1000Ω
|
0.02-500Ω
|
0.01-333Ω
|
0.008-250Ω
|
0.005-167Ω
|
|
精度
|
2%
|
2%
|
2%
|
2%
|
2%
|
2%
|
2%
|
2%
|
|
转换速率
|
|
|
|
|
|
|
|
|
|
范围
|
0-5A/μs
|
0-10A/μs
|
0-15A/μs
|
0-30A/μs
|
0-60A/μs
|
0-90A/μs
|
0-120A/μs
|
0-180A/μs
|
|
上升时间
|
10μs-20s
|
10μs-20s
|
10μs-20s
|
10μs-20s
|
10μs-20s
|
10μs-20s
|
10μs-20s
|
10μs-20s
|
|
分辨率
|
<5μs
|
<5μs
|
<5μs
|
<5μs
|
<5μs
|
<5μs
|
<5μs
|
<5μs
|
|
精度
|
1%+/-5μs
|
1%+/-5μs
|
1%+/-5μs
|
1%+/-5μs
|
1%+/-5μs
|
1%+/-5μs
|
1%+/-5μs
|
1%+/-5μs
|
|
短路
|
|
|
|
|
|
|
|
|
|
阻抗
|
2.0，0.2Ω
|
1.0，0.1Ω
|
670，67 mΩ
|
330，33 mΩ
|
167，17 mΩ
|
111，11mΩ
|
83，8.3 mΩ
|
56．5.6mΩ
|
|
最大电流
|
8，80A
|
16,160A
|
24,240A
|
48,480A
|
96,960A
|
144,1440A
|
192,1920A
|
290,2900A
|
|
Macro
|
|
模式
|
任何单个模式（CC,CV,CP,CR）
|
|
重复
|
单步或连续
|
|
设置
|
100
|
|
时间
|
40μs-20s
|
|
延时
|
20μs-20s
|
|
分辨率
|
10μs
|
|
精度
|
1%+/-5μs
|
|
测量
|
|
电流
|
|
|
|
|
|
|
|
|
|
范围
|
5,50A
|
10,100A
|
15，150A
|
30，300A
|
60，600A
|
90,900A
|
120,1200A
|
180,1800A
|
|
精度
|
0.12%+0.06%
|
0.12%+0.06%
|
0.12%+0.06%
|
0.12%+0.06%
|
0.12%+0.06%
|
0.12%+0.06%
|
0.12%+0.06%
|
0.12%+0.06%
|
|
分辨率
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
|
DC电压
|
|
|
|
|
|
|
|
|
|
范围
|
20,200,600V
|
20，200，600V
|
20，200，600V
|
20，200，600V
|
20，200，600V
|
20，200，600V
|
20，200，600V
|
20，200，600V
|
|
精度
|
0.01%+0.02%
|
0.01%+0.02%
|
0.01%+0.02%
|
0.01%+0.02%
|
0.01%+0.02%
|
0.01%+0.02%
|
0.01%+0.02%
|
0.01%+0.02%
|
|
分辨率
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
0.00%
|
|
功率
|
|
|
范围
|
电流范围×电压范围
|
|
精度
|
电流精度+电压精度
|
|
分辨率
|
0.0015%范围值
|
|
波形捕捉
|
|
|
带宽
|
25kHz
|
|
精度
|
1%范围值
|
|
通道
|
电压，电流或
|
|
采样率
|
100-100K采样/S
|
|
存储
|
16K采样
|
|
扫描基线
|
10μs-8s
|
|
触发
|
系统或外部
|
|
波形分析
|
电压，电流，功率，过冲，欠冲，上升/下降时间，开机时间，稳定时间，保持时间，AC有效值，AC+DC有效值
|
|
控制
|
|
用户界面
|
PC软件界面或手动触摸界面
|
|
PC要求
|
3GHz，512MB内存，SVGA显示器，80GB硬盘
|
|
OS
|
Windows XP, Vista
|
|
测试执行
|
支持数据记录/测试报告的NI LabVIEW, emPower™
|
|
通信
|
以太网（LXI），RS232,NHR RS485
|
|
驱动
|
Active X
|
|
物理特性
|
|
负载连接器
|
带接线片的母线
|
|
工作温度
|
0-40℃可达最大功率，超过温度范围时将降低至最大功率的75%以下
|
|
输入电源
|
115/230 ± 10% VAC, 47 - 63 Hz
|
|
尺寸（in）
|
51/4x 19 x 22
|
51/4 x 19 x 22
|
101/2 x 19 x 22
|
101/2 x 19 x 22
|
35 x 23 x 30
|
43 x 23 x 30
|
57 x 23 x 30
|
72 x 23 x 30
|
|
重量
|
40 lbs
|
50 lbs
|
75 lbs
|
100 lbs
|
250 lbs
|
400 lbs
|
570 lbs
|
815 lbs
|
|
附加功能
|
|
|
电压检测
|
负载到传感器最大2V压降
|
|
自检
|
输入，输出，控制和保护电路的开机自检
|
|
保护
|
过功率，过流，过压，过温，电压反向，欠压
|
|
触发输出
|
同步外部设备至负载
|
|
触发输入
|
同步负载至外部设备
|
|
电流监控
|
0-10V外部信号对应0-100%负载电流
|
|
模拟量控制
|
0-10V外部信号对应0-100%负载电流
|
|
